精密整平后板材总回弹？这几招实用办法帮你彻底解决

在金属加工车间里，不少从业者都遇到过这样的麻烦：板材经过精密整平机处理后，看着平平整整，可一离开设备、或者后续加工时，就会慢慢翘边、拱起，有的还会出现局部弯曲，这就是常说的整平回弹问题。回弹不仅影响板材的平整度精度，还会导致后续冲压、切割工序出次品，甚至造成材料浪费，让不少加工师傅头疼不已。其实，整平回弹不是没法解决，找对原因、用对方法，就能有效控制，让板材整平后不再“反弹”。

要解决回弹问题，首先得明白它为啥会出现。说到底，回弹的核心原因是板材内部的残余应力没释放干净。金属板材从轧制、卷取到运输，过程中会受到不均匀的外力，这些力会藏在板材内部形成残余应力，就像被揉皱的纸，哪怕用手压平，松手后还是会慢慢恢复褶皱。精密整平看似把板材压平了，其实只是暂时改变了外形，内部应力没消除，一旦外力消失，应力就会释放，板材自然就回弹了。另外，整平设备参数调得不对、来料本身有问题，也会加重回弹情况。

想要解决回弹，第一步得从源头把控，做好来料预处理，从根上减少回弹隐患。很多时候回弹严重，是因为来料本身应力太大，比如刚开卷的卷材，边缘往往翘得厉害，这就是卷取时内外层受力不均导致的应力集中。针对这种情况，整平前可以先给板材做去应力处理，简单说就是让板材“放松”一下。比如自然时效处理，把板材放在车间里静置24到72小时，让内部应力慢慢自然释放，后续整平后回弹会明显减少；如果赶工期，也能做人工时效，把板材放进加热炉，用200到250℃的温度保温2小时，既能快速去应力，又不会影响板材本身的硬度和强度。另外，来料的材质和厚度也要注意，尽量选屈服强度低、塑性好的材料，同批次板材的厚度偏差控制在允许范围里，厚度不均会让整平受力不一致，很容易出现局部回弹。

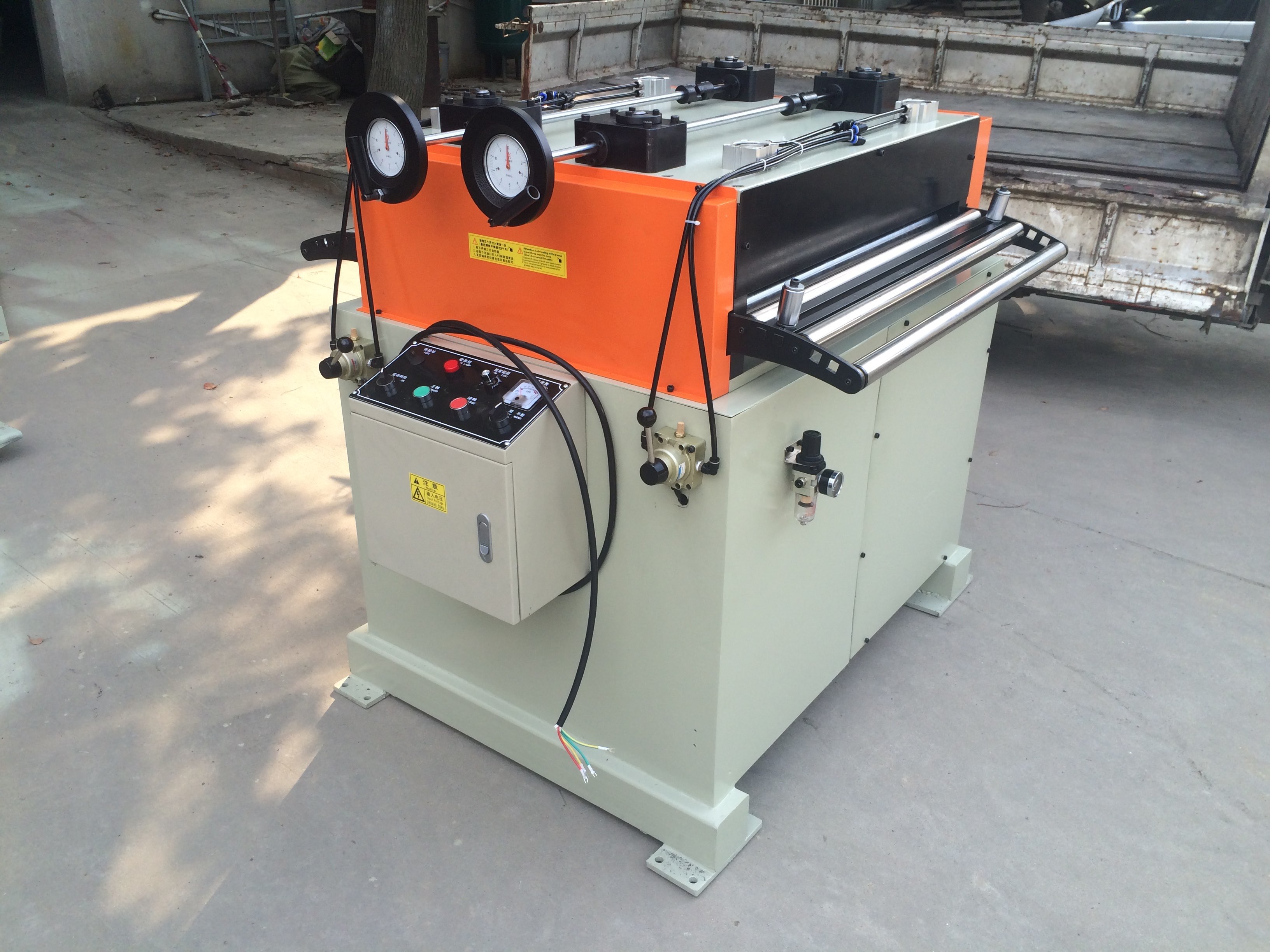

接下来，调整好整平设备的参数，是解决回弹的关键一步，这也是车间里最常用、最见效的办法。很多师傅调机时，要么怕整不平就把辊子压力调得很大，要么随便调个速度就开机，这样很容易出问题。正确的做法是循序渐进调整，核心是让板材通过多次轻微变形，彻底释放应力。首先是辊系压力调整，不能一味加大压力，压力太大不仅会压出辊印，还会让板材产生新的内应力，反而加重回弹。要采用“渐变压力”，入口辊压力小一点，托住板材就行，出口辊压力稍大，精准校准平整度，比如处理1.5毫米厚的不锈钢板，入口辊压力设0.5MPa，出口辊设1.2MPa就合适，具体数值要根据板材材质和厚度慢慢试。然后是整平速度，速度太快会让板材和辊子之间打滑，受力不均，回弹就会变多，一般把速度控制在每分钟5到10米，让板材有足够时间和辊子充分接触，应力释放更彻底。还有辊间隙，必须调得均匀，要是一边紧一边松，板材出来就会侧弯，后续肯定回弹，调完后可以用厚薄规检测，确保两侧间隙一致，误差不超过0.01毫米。

多道次整平，也是解决回弹的好办法，尤其适合薄料、脆料和回弹严重的板材。有些师傅觉得一次整平效率高，其实对于应力大的板材，一次变形太大，板材内部应力没来得及释放，反而会“憋着劲”回弹。多道次整平就像慢慢抚平皱纸，分2到3次整平，每次的变形量都很小，让应力逐步释放。比如第一次整平先把大的翘曲校平，第二次重点去应力，第三次精准调平，这样下来，板材内部应力释放得更充分，整平后基本不会回弹。而且多道次整平还能保护板材，薄料不容易起皱，脆料也不会开裂，一举两得。

整平后的后续处理也不能忽视，做好收尾工作，能防止板材二次回弹。板材刚出整平机时，虽然看着平整，但内部还有少量残余应力，要是直接堆放或搬运，很容易受外力影响回弹。可以在整平机出口加个保压装置，让板材再经过一组压力适中的辊子，保压3到5秒，相当于给板材“定型”，让应力进一步释放。搬运时要轻拿轻放，用平整的托盘存放，板材之间垫上软质垫片，避免挤压和碰撞。另外，整平后最好静置1到2小时再进行后续加工，让板材适应环境，就算有少量应力，也能在静置时释放，不会影响后续工序的精度。

除了这些办法，日常操作和设备保养也能帮着减少回弹。操作人员要养成规范操作的习惯，换料时仔细检查来料状态，调机时做好记录，下次遇到同种板材就能直接用合适的参数，避免反复调试导致的回弹问题。设备要定期保养，整平辊是核心部件，要是辊面磨损、变形，整出来的板材肯定不平整，还会回弹，所以每周要检查一次辊面，有划痕或磨损及时修复；轴承和传动部件要定期润滑，防止卡滞导致辊速不稳，影响整平效果。

其实，精密整平后的回弹问题，说到底就是应力没控制好、操作没做到位。只要从源头做好来料预处理，精准调整设备参数，采用多道次整平，再做好后续保压和静置，就能把回弹控制在允许的精度范围内。现在很多加工车间通过这些办法，不仅解决了回弹问题，板材的平整度精度能达到0.01毫米/1000毫米，后续工序的次品率也下降了不少。对于金属加工来说，精度就是效益，掌握这些解决回弹的实用办法，就能让精密整平真正发挥作用，为后续加工打好基础，既省材料又提效率。
