三合一送料机气源不稳：冲压线“隐形杀手”，根源与根治方案

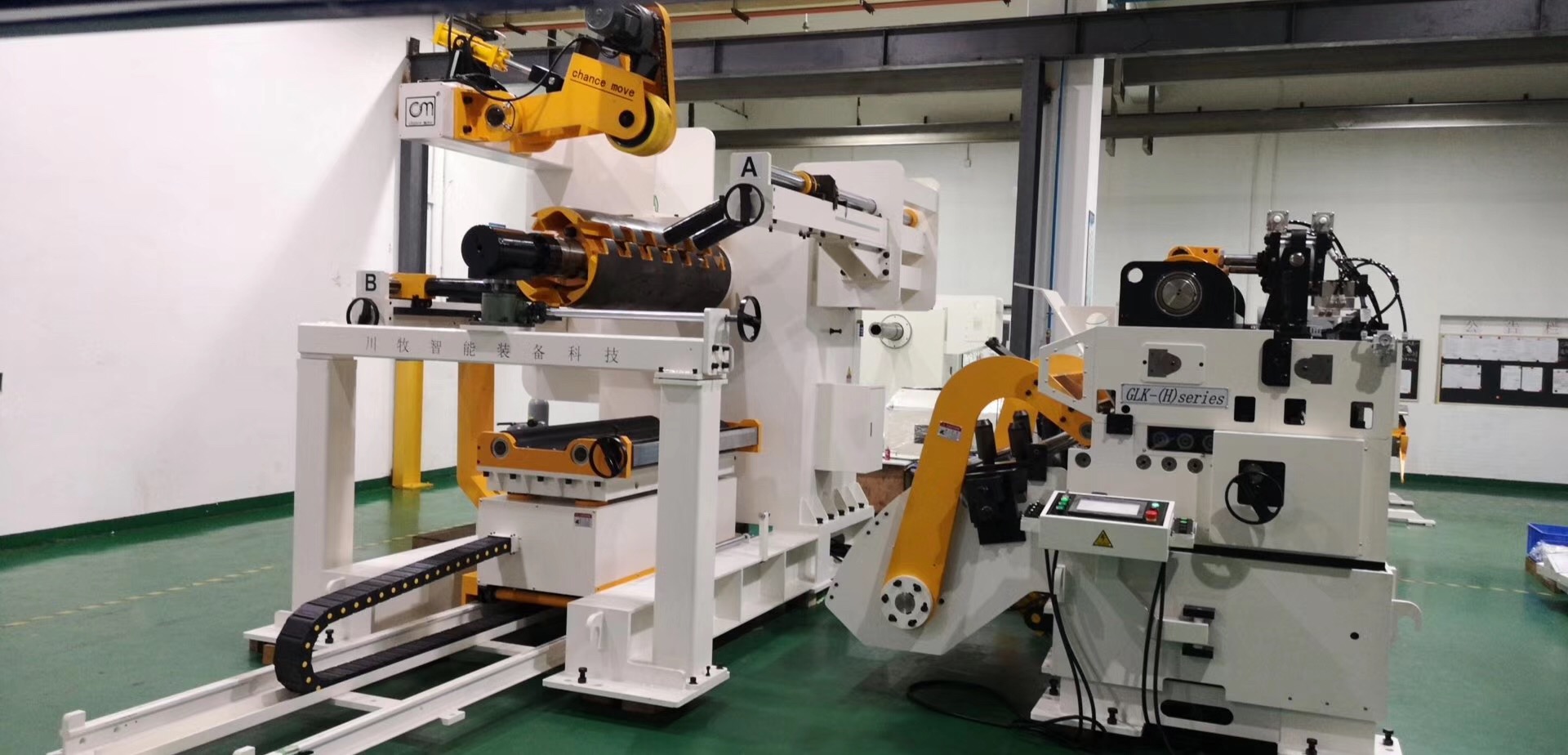

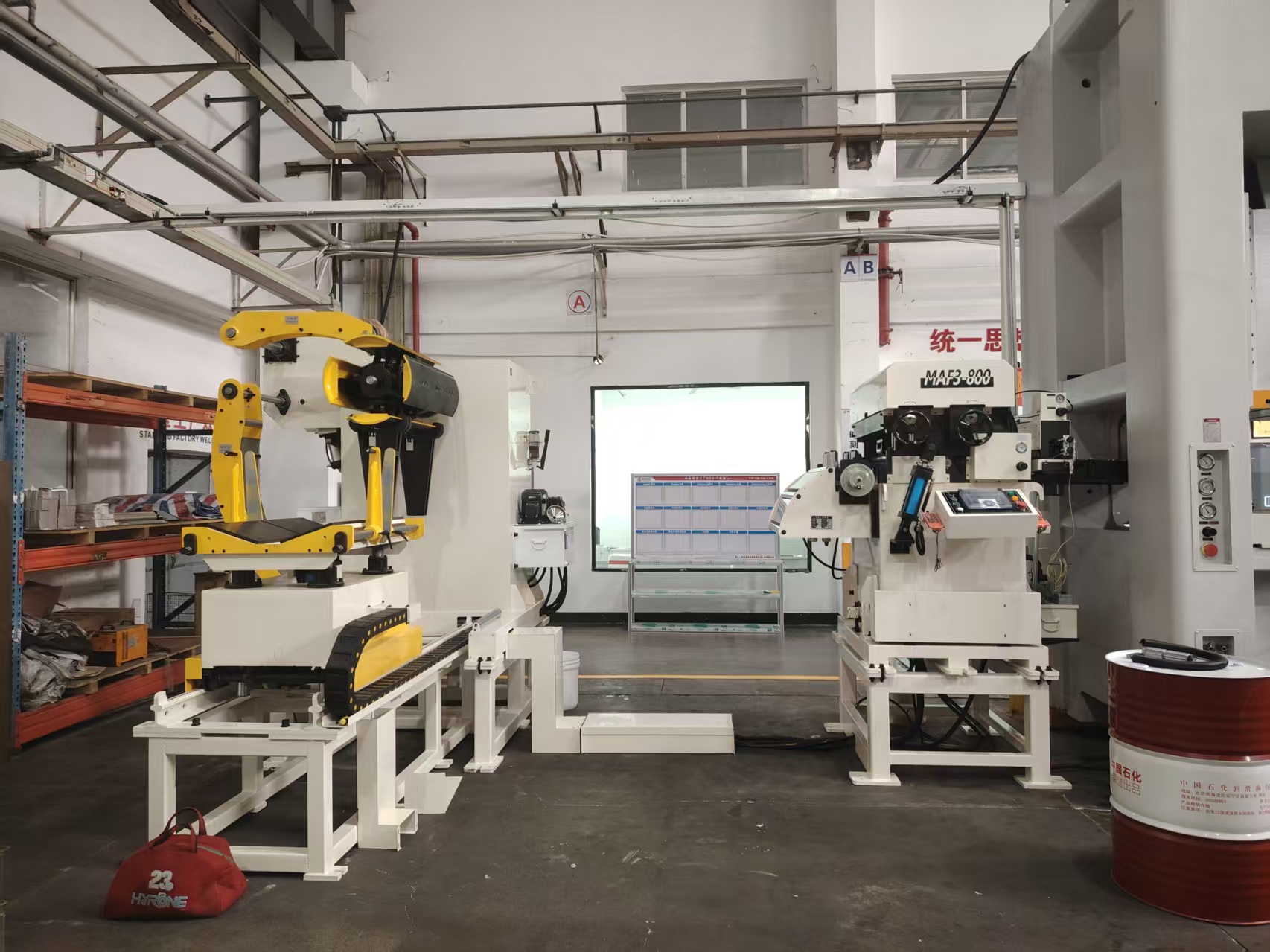

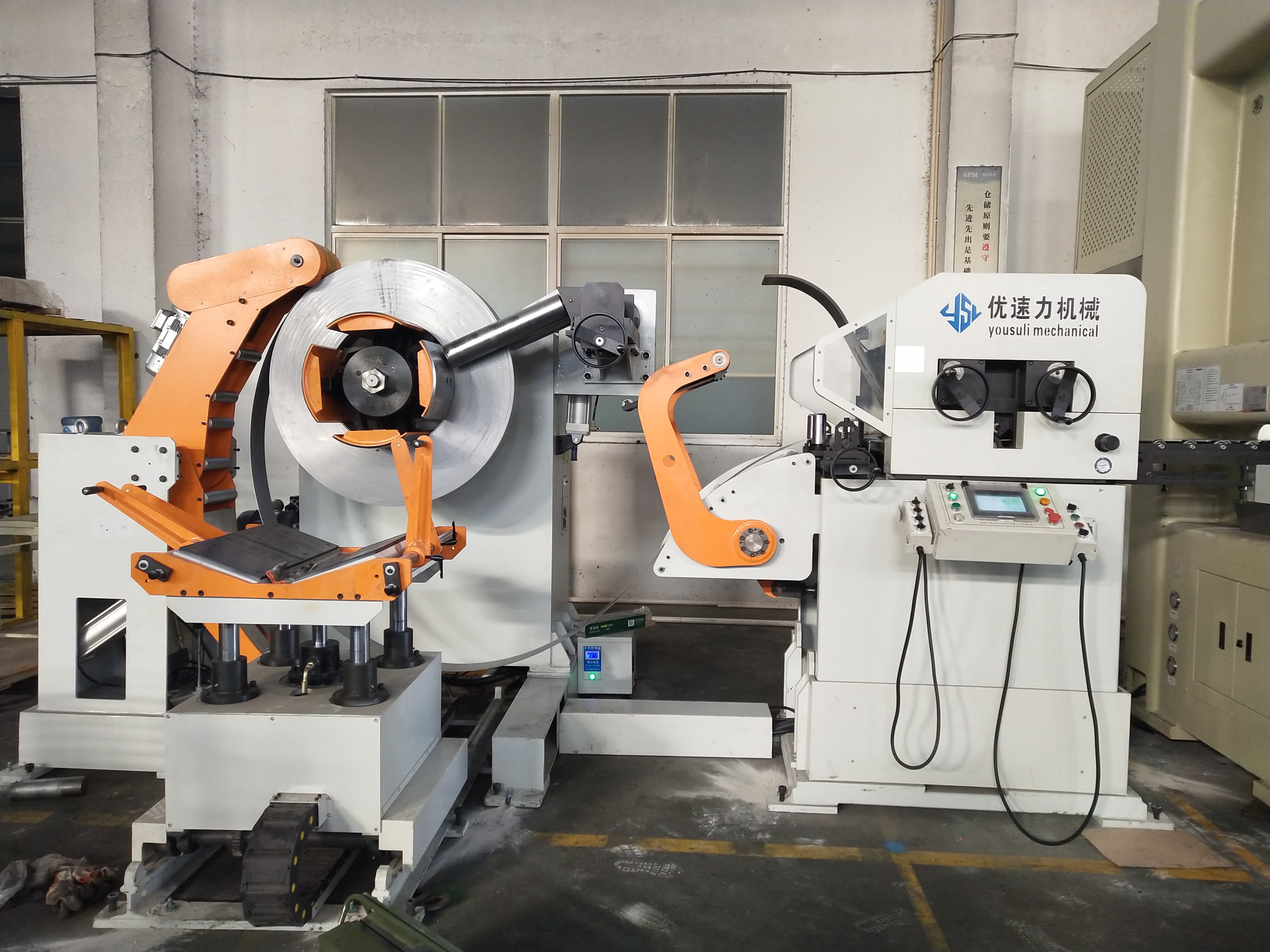

 在五金冲压自动化产线中，三合一送料机（开卷+整平+送料）是保障精度与效率的核心装备。

近期多地制造企业反馈，气源不稳已成为导致送料不准、卡料、划伤、停机的首要诱因，轻则影响节拍、报废产品，重则损伤模具与气缸，造成万元级损失。

一、气源不稳：冲压线的“隐形杀手”

 三合一送料机的气动系统负责压料、放松、整平调节等关键动作，标准工作气压为0.5–0.7MPa。一旦气压不足、过高或剧烈波动，会直接引发三大连锁故障：

 - 送料失准：压料轮夹持力忽大忽小，材料打滑、送长/送短无规律，产品尺寸超差。

- 动作卡顿：气缸响应延迟、动作不到位，出现卡料、料弧失控，甚至撞坏模具。

- 元件早衰：压力冲击加速气缸密封、电磁阀、气管老化，漏气点增多，形成恶性循环。

二、五大根源：从源头到终端的全链路问题

 1. 空压机供气能力不足/不稳定

 - 空压机老化、排量不够，或多台设备共用一条主气管，用气高峰压力骤降。

- 压力开关失灵、储气罐过小，无法缓冲波动，导致气压“忽高忽低”。

- 空压机排水/维护不到位，压缩空气含油含水，腐蚀管路与元件。

 2. 管路系统泄漏（最常见）

 - 气管老化开裂、接头松动、快插密封失效，微小漏气累积导致压力不足。

- 管路过长、管径过细、弯折过多，沿程阻力大，末端压力远低于源头。

- 气动三联件（过滤+调压+油雾）故障，减压阀失效、滤芯堵塞，无法稳压。

 3. 气动元件老化/故障

 - 气缸活塞密封圈磨损、端盖漏气，内部串气导致动作无力。

- 电磁阀阀芯卡滞、密封不良，换向不及时，造成压力波动。

- 油雾器缺油，气缸润滑不足，摩擦力增大，加剧压力损耗。

 4. 现场使用与维护不当

 - 开机前未检查气压表，直接带故障运行。

- 气源未独立，与焊机、机械手等大耗气设备混用，互相干扰。

- 长期不排水、不换滤芯，管路杂质堵塞，气流不畅。

 5. 环境与工况影响

 - 车间温度波动大，橡胶气管热胀冷缩，接头易松、管壁易裂。

- 高速冲压时，气缸频繁换向，用气负荷突变，超出稳压能力。

三、快速排查与根治：三步恢复稳定供气

 第一步：现场快速诊断（10分钟搞定）

 1. 查看送料机气压表，确认是否在0.5–0.7MPa且波动≤±0.05MPa。

2. 听管路与气缸有无“嘶嘶”漏气声，用肥皂水刷接头/气缸/电磁阀，排查漏点。

3. 检查气动三联件：滤芯是否发黑、减压阀是否锁定、油杯是否缺油。

4. 测试空载与带料时的压力差，差值过大则为供气/管路问题。

 第二步：分场景根治方案

 - 供气端优化：更换大排量空压机，增设1–2m³储气罐缓冲；送料机单独供气，避免共用。

- 管路升级：更换PU/尼龙耐压气管，缩短管路、减少弯折；主路加粗，末端加装小型稳压阀。

- 元件更换：彻底更换老化气缸密封、电磁阀与接头；定期更换三联件滤芯，保持油雾器供油。

- 参数校准：将送料机减压阀锁定在0.6MPa，设置压力下限报警，低于0.45MPa自动停机保护。

 第三步：预防性维护（杜绝复发）

 - 每日：开机前查气压、听漏气、排储气罐/三联件积水。

- 每周：清洁滤芯、检查油位、紧固所有接头。

- 每月：测试气缸密封性、校准减压阀、更换老化气管。

 多位冲压设备工程师表示，三合一送料机的稳定性，70%取决于气源质量。企业在升级自动化产线时，往往重设备、轻气源，导致“好马配劣鞍”。

建议将气源系统纳入设备验收标准，独立设计、独立维护，从根源上消除隐患。

 对于已出现气源不稳的企业，应立即开展全链路排查，优先解决泄漏与供气能力问题，再优化元件与维护流程。

稳定的气源，不仅是送料机的“生命线”，更是整条冲压产线高效、可靠运行的基石。
