提升三合一送料机整平精度：从设备优化到工艺管控的全流程解决方案

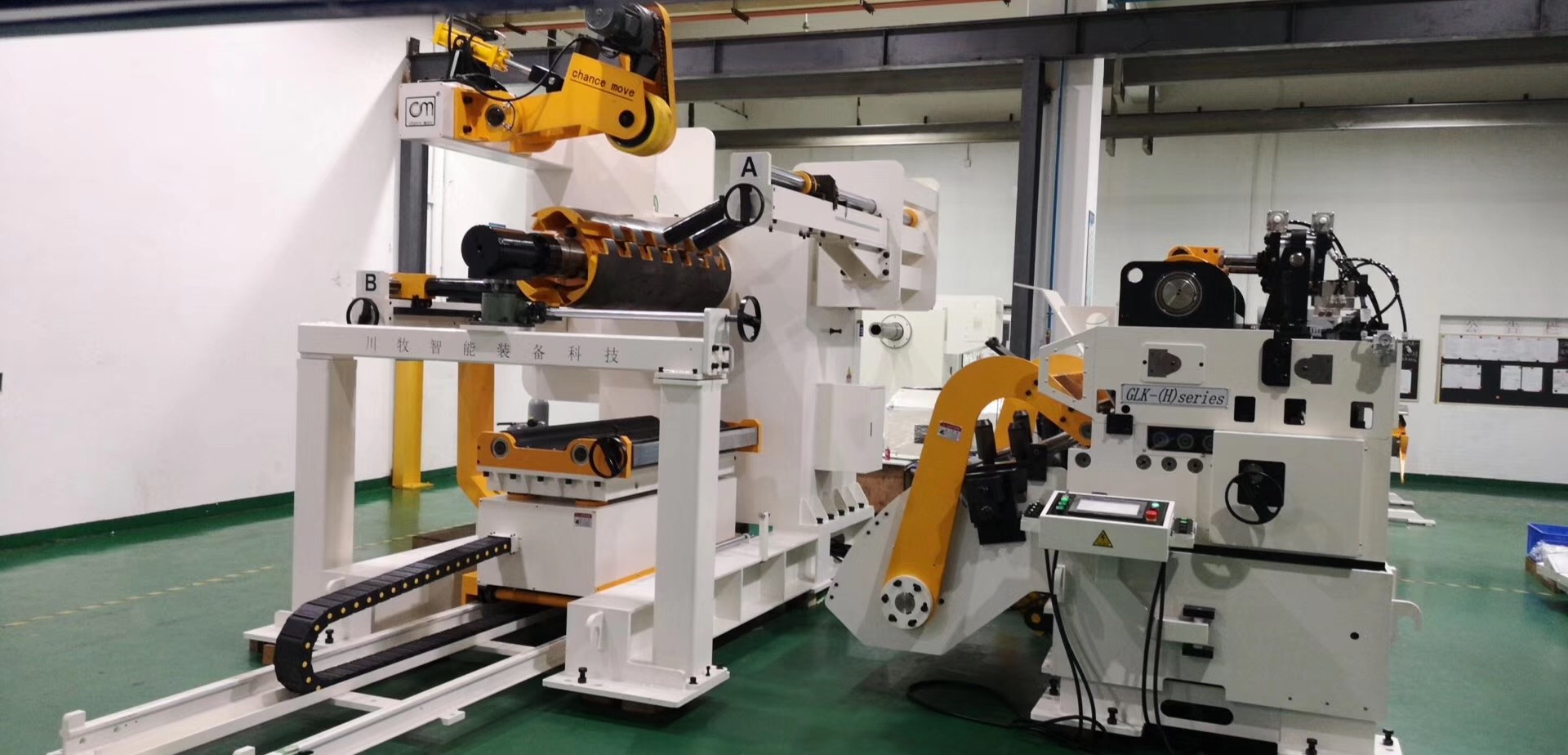

在金属冲压、钣金加工等行业，三合一送料机凭借集开卷、整平、送料于一体的集成优势，成为自动化生产线的核心设备。而整平精度作为衡量设备性能的关键指标，直接决定后续冲压件的尺寸精度、表面质量与生产良率。当前，随着新能源汽车、精密电子等行业对零部件精度要求不断提升，如何有效提高三合一送料机的整平精度，成为企业降本增效、提升产品竞争力的核心课题。

整平精度不达标，往往表现为材料出现波浪边、弯曲变形、内应力残留等问题，不仅会导致冲压件尺寸偏差、毛刺增多，还可能引发模具磨损加剧、生产停机等连锁反应。究其原因，主要集中在设备硬件、工艺参数、操作维护三大层面。针对这些问题，行业内通过技术升级与流程优化，形成了一套从设备选型、参数调试到日常维护的全流程解决方案，让整平精度从传统的±0.2mm/3m提升至±0.05mm/3m，满足高端制造的严苛需求。

在设备硬件优化方面，核心是提升整平机构的稳定性与精准度。首先，选用高精度整平辊是基础，优质的整平辊采用GCr15轴承钢或SKD11模具钢，经真空热处理与镜面研磨，圆度误差控制在0.01mm以内，表面粗糙度Ra≤0.2μm，既能避免材料划伤，又能保证整平力均匀分布。同时，增加整平辊数量，采用9-13组上下交错排列的多辊结构，通过反复弯曲释放材料内应力，相比传统5-7辊结构，整平效果提升30%以上。其次，升级调节系统，将传统手轮调节替换为伺服电动调节，通过触摸屏直接设定整平量，配合蜗轮蜗杆传动与压力传感器，实现辊缝间隙的数字化精准控制，调节精度可达0.001mm，避免人工调节的误差波动。此外，强化设备刚性，采用加厚钢板焊接机架，搭配减震底座与线性导轨，减少运行中的振动与位移，确保料架中心、整平中心与模具中心三点一线，从源头避免因设备偏移导致的整平偏差。

工艺参数的科学设定，是提升整平精度的关键环节。不同材质、厚度的材料，所需的整平参数差异显著，需遵循“梯度调节、适配材料”的原则。对于常见的碳钢、不锈钢等材料，入口侧整平轮压下量控制在材料厚度的20%-40%，出口侧压下量调整为0%-10%，形成“入口强矫正、出口精修复”的压力梯度，既能消除材料原始弯曲，又能避免过度挤压导致的边缘变形。针对高强度板材，可适当增加入口压下量，延长整平路径；对于铝、铜等软质材料，减小压下量并降低整平速度，防止材料拉伸变形。同时，优化送料与整平的同步性，通过伺服闭环控制系统，让送料速度与整平辊转速精准匹配，避免因速度差导致的材料拉伸或堆积。此外，引入激光对中与视觉检测系统，实时监测材料偏移与平整度，自动调整导向辊与整平压力，将材料中心偏差控制在±0.05mm以内，实现动态精准矫正。

规范的操作与日常维护，是保障整平精度长期稳定的重要保障。操作人员需经过专业培训，熟悉不同材料的整平参数，换料时严格按照“试整平-检测-微调”的流程操作，避免凭经验盲目调节。日常维护中，定期清洁整平辊表面的油污、铁屑，防止杂质嵌入辊面导致材料压痕；每周检查整平辊的磨损情况，若出现划痕、变形需及时更换或修复，每月校准辊缝间隙与压力传感器，确保调节精度。同时，定期润滑传动部件，调整齿轮、链条的松紧度，减少机械间隙带来的误差；对于气动、液压系统，检查压力稳定性，避免因压力波动影响整平效果。建立设备运行台账，记录整平精度、故障类型与维护情况，通过数据分析提前预判精度衰减趋势，实现预防性维护。

除了设备与工艺优化，企业还可通过智能化升级进一步提升整平精度。当前，高端三合一送料机已集成工业物联网与自适应算法，可实时采集整平电流、辊面温度、材料厚度等数据，自动匹配最优整平参数；部分设备搭载AI视觉检测模块，在线识别材料缺陷并实时调整工艺，将不良率控制在0.3‰以下。同时，数字化管理系统实现工艺参数云端存储与一键调用，换型时间从30分钟缩短至10分钟内，既保证了精度稳定性，又提升了生产效率。

随着制造业向高精度、智能化转型，三合一送料机的整平精度将成为行业竞争的核心壁垒。企业需摒弃“重采购、轻维护”“重效率、轻精度”的传统理念，从硬件升级、参数优化、操作规范、智能管控四个维度协同发力，既能解决当前整平精度不足的问题，又能为长期稳定生产奠定基础。
