薄板三合一送料机整平辊压力调节：一步一教 新手也能快速上手

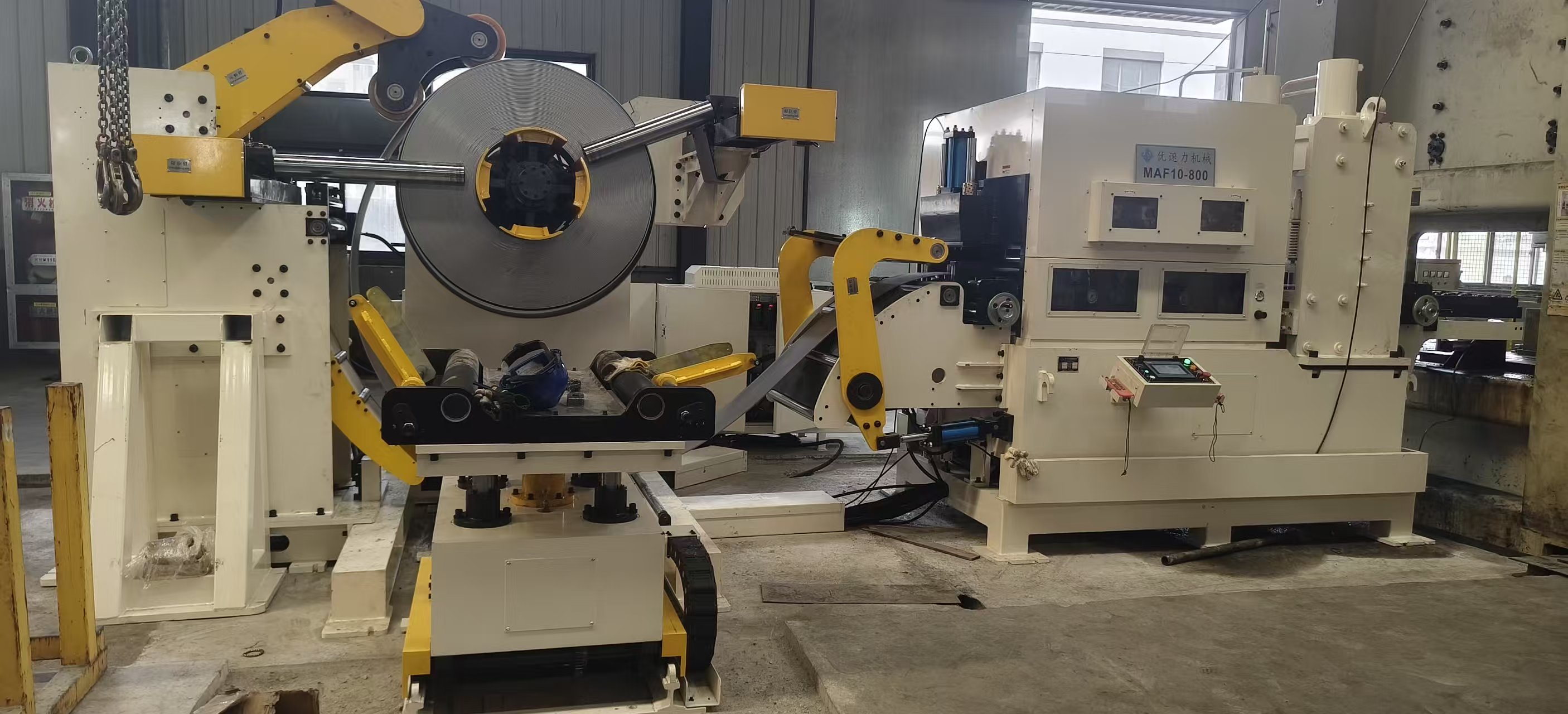

在金属板材加工车间里，薄板三合一送料机是冲压生产的“好帮手”，集开卷、整平、送料功能于一体，而整平辊压力调节是决定板材平整度的关键步骤。压力调小了，板材翘曲无法消除；压力调大了，不仅会在板材表面留压痕，还可能损坏设备。下面就用通俗易懂的语言，详细拆解整平辊压力调节的具体操作步骤，兼顾安全与实操，新手也能跟着做。

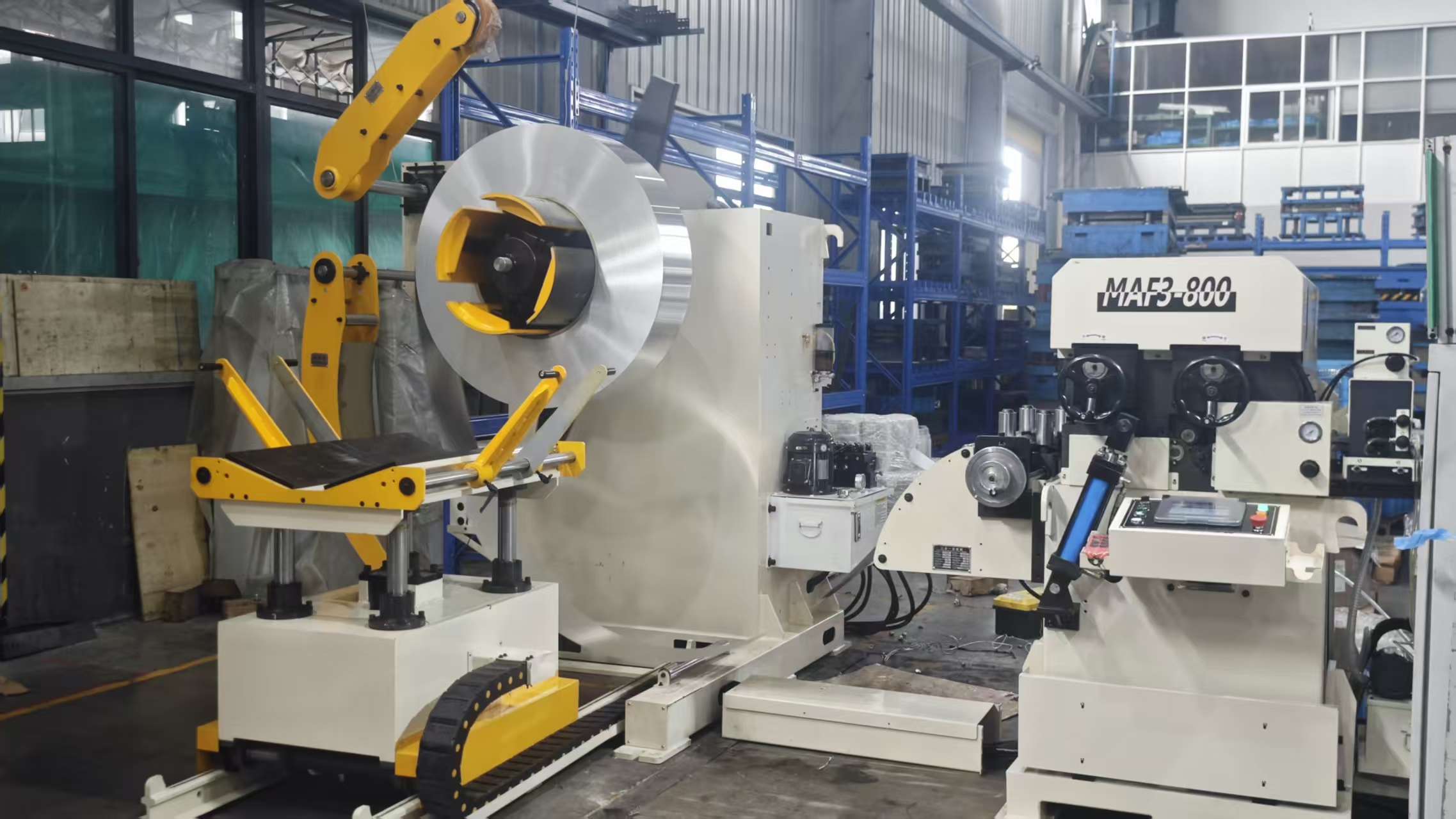

操作前的准备工作必须做足，这是后续调节顺利的基础，主要分三步。第一步先做安全检查，开机前务必确认设备电源线路无破损、接地牢固，急停按钮按下去能快速停机、复位后正常使用，避免突发情况无法应急；再看设备气源压力，保持在0.5到0.7MPa之间最好，气管不能有漏气的地方；最后给整平辊导轨、传动齿轮等运动部件加好润滑油，确保运转时不卡顿。第二步是材料准备，先拿卡尺测出薄板的实际厚度，薄板一般指0.3到2.0mm的板材，还要检查板材表面有没有毛刺、锈蚀，边缘有没有严重弯曲，有问题的板材先处理好再上机，不然会影响整平效果还可能刮伤辊面。第三步是设备初始调整，把三合一送料机切换到手动模式，旋转整平辊两侧的手轮，将上下整平辊的间隙调大，留出能轻松放入板材的空间，同时观察两侧刻度盘，保证读数一致，避免左右间隙不一样导致后续送料跑偏。

准备就绪后，就进入核心的压力调节步骤，全程遵循“粗调—试送—精调”的顺序，一步都不能省。第一步粗调压力定基础，根据测出的板材厚度确定初始压力，记住一个简单标准：入口侧整平辊压下量是材料厚度的20%到40%，出口侧压下量控制在0到10%。比如1mm厚的薄板，入口侧手轮向下转2到3圈，出口侧只转半圈就行。调节时要注意，两侧手轮必须同步旋转，转的时候盯着刻度盘，确保左右压下量一致，要是一边多一边少，板材容易跑偏，还会出现一边平整一边翘曲的情况。粗调后，用手试着拉动板材穿过整平辊，感觉板材能被辊子轻轻夹住、拉动时有点阻力但不费劲，就说明初始压力差不多了。

第二步试送料查效果，这一步是判断压力是否合适的关键，千万别着急开自动模式。先按控制面板上的“寸动”按钮，让整平辊缓慢转动，把板材送出30到50厘米后停机，取出板材放在平整的平台上，用钢板尺靠一靠，观察板材平整度。如果板材还是和原来一样向上翘，说明压力不够，得把入口侧手轮再向下转半圈，增加压下量；如果板材变成向下弯，就是压力太大了，把入口侧手轮向上转1/4圈，减小压力；要是板材边缘出现波浪纹，大概率是出口侧压力调大了，把出口侧手轮回调半圈就行。这里要注意，每次调整都只动半圈或1/4圈，调整后再试送一次，反复几次就能找到合适的压力区间，别一次性大调，很容易调过劲。

第三步精调压力保精准，经过粗调和试送，板材基本平整后，还要做精细调整，确保后续批量生产不出问题。先把板材全部穿过整平辊，切换到低速手动模式，让板材连续送出1到2米，中途观察板材运行状态，要是板材有轻微跑偏，说明两侧压力不一致，跑偏的那一侧手轮向上转1/4圈，减小压力，直到板材能笔直运行。再取出成品板材，检查表面有没有辊轮压痕，有压痕就说明压力还是偏大，适当回调；要是板材放在平台上，四角都能贴紧平台，用手摸起来没有明显翘曲，就说明压力调节到位了。精调时还要注意板材的材质差异，比如铝板比较软，压力要比钢板调小一点，避免压伤表面；不锈钢板硬度高，压力可以适当调大，但也要控制在合理范围，别损坏设备。

调节完成后，还有收尾检查和日常注意事项，能延长设备寿命，保证生产稳定。首先切换到自动模式前，先让设备空转2分钟，听听整平辊运转有没有异响，用手摸一摸电机和轴承，不发烫就没问题；然后把挡料轮调整到贴合板材边缘的位置，防止批量送料时跑偏。日常使用中，每班次都要拿干净抹布擦一擦整平辊表面，清理铁屑和灰尘，不然这些杂质会压进板材表面，留下划痕；每月检查一次整平辊轴承的润滑情况，缺油及时补充；还要注意，千万别用超出设备范围的板材，比如设备标注最大加工2mm薄板，就别把3mm的板材放进去，很容易压坏整平辊和传动部件。

另外，遇到常见问题也不用慌，掌握简单的解决方法就行。要是整平后的板材一会儿翘一会儿平，多半是压力没调稳，重新按照“粗调—试送—精调”的步骤来一遍，重点检查两侧手轮刻度是否一致；要是板材表面有周期性压痕，可能是整平辊表面有杂质或磨损，停机清理辊面，严重的话要更换整平辊。还有一点要牢记，设备运行时千万别用手去调整手轮或触碰整平辊，必须停机后再操作，避免发生安全事故。

薄板三合一送料机整平辊压力调节，看似复杂，其实只要抓住“同步调节、少量微调、试送确认”这几个关键点，多试几次就能熟练掌握。按照上面的步骤操作，既能保证板材平整度，又能保护设备，新手也能快速上手，为后续冲压生产打好基础。
