作为冲压自动化生产线中的核心设备之一，偏摆三合一送料机凭借其高度集成化、智能化和精密化的特点，正在成为现代制造企业提升竞争力的关键装备。本文将深入剖析偏摆三合一送料机的结构组成，并探讨其技术优势及行业应用前景。

一、什么是偏摆三合一送料机？

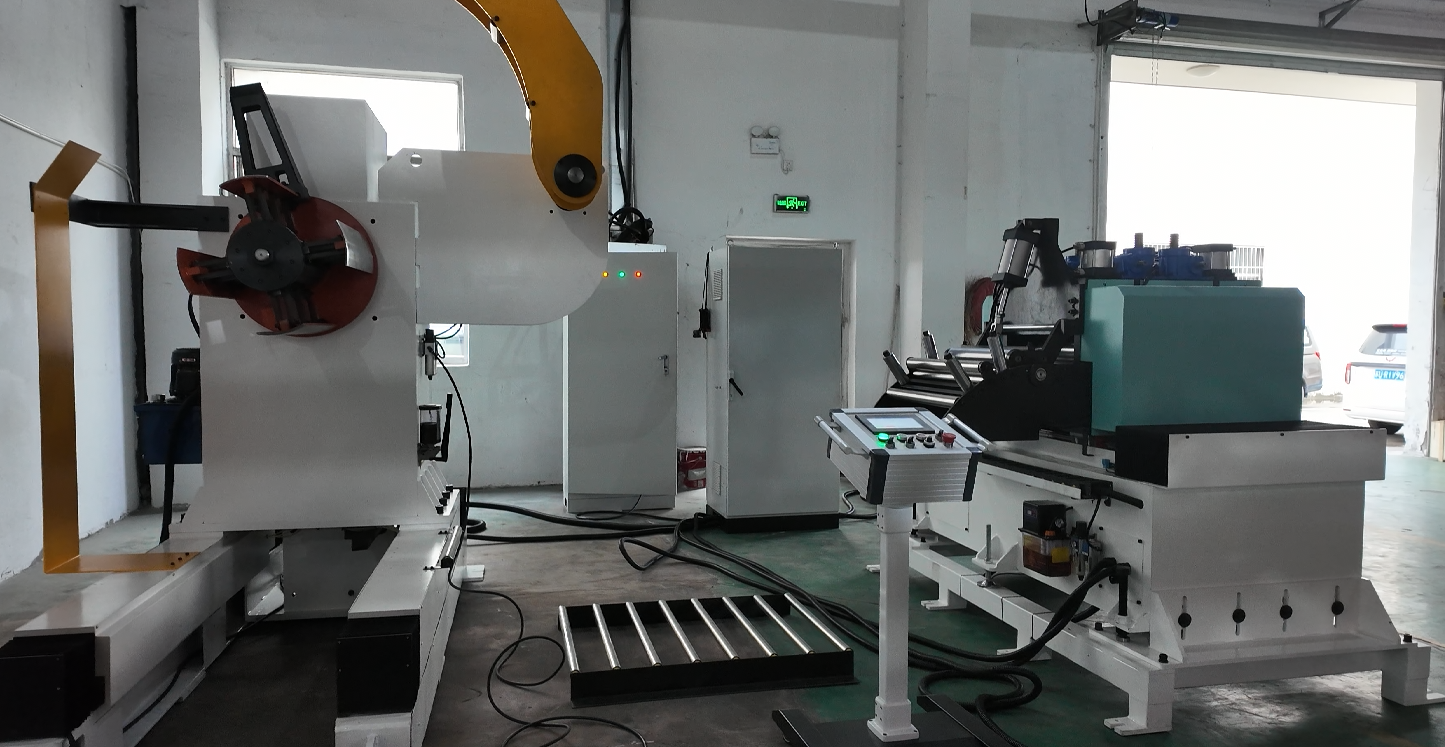

偏摆三合一送料机是一种集开卷、整平、送料及偏摆功能于一体的高精度自动化设备。与传统送料设备相比，其创新之处在于增加了"偏摆"功能，通过伺服控制系统实现材料在输送过程中的横向移动，从而满足多工位、多角度的复杂加工需求。这种设计不仅大大提高了生产效率，还显著降低了人工干预和场地占用，特别适用于汽车制造、家电生产、电子信息等领域的精密钣金加工。

二、结构组成详解

偏摆三合一送料机的结构设计体现了机电一体化的精髓，主要包括以下六大系统：

1. 开卷系统 开卷系统由液压上料小车、卷料支撑架、开卷机和张力控制装置组成。液压上料小车可承载3-10吨的卷料，实现自动升降和对中；开卷机采用变频调速控制，确保材料平稳展开；张力控制系统通过伺服电机和制动器的配合，保持恒定的材料张力，避免表面划伤和变形。

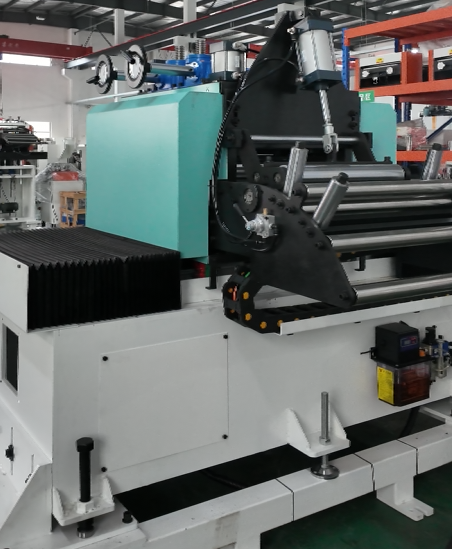

2. 整平系统 整平系统是保证板材平整度的关键，通常采用11-13根高强度铬钼合金钢滚筒组成。这些滚筒经过精密加工和热处理，具有极高的耐磨性和刚性。整平压力可通过数控系统精确调节，适应0.3-3.0mm不同厚度的材料加工。部分高端机型还配备数字显示装置，可实时监控整平效果。

3. 送料系统 送料系统由伺服电机、高精度齿轮箱、送料滚筒和夹紧装置组成。采用日本或德国进口的伺服电机，确保送料精度可达±0.03mm。送料长度可通过触摸屏任意设定，最大送料速度可达120米/分钟。特殊设计的夹紧装置可防止材料打滑，确保送料稳定性。

4. 偏摆系统 偏摆系统是设备的核心创新部分，包括偏摆伺服电机、高精度直线导轨、滚珠丝杠和位置检测装置。系统采用闭环控制，偏摆精度可达±0.05mm，偏摆速度最高可达60次/分钟。通过数控系统编程，可实现多种偏摆模式的自动切换。

5. 数控系统 采用先进的PLC控制系统和10.4英寸彩色触摸屏，支持多种通信协议（如Modbus、Profinet等）。操作系统内置多种材料参数数据库，可存储数百个加工方案。同时配备远程监控接口，可实现设备联网和数据采集。

6. 机架与辅助系统 机架采用Q235B优质钢板整体焊接，经过振动时效处理消除内应力。辅助系统包括自动润滑装置、安全光栅防护系统和集屑装置，确保设备长期稳定运行和操作安全。

三、技术优势与创新特点

偏摆三合一送料机的技术优势显著：

1. 精度卓越：采用双伺服控制系统，送料精度和偏摆精度均达到国际先进水平。

2. 效率提升：相比传统生产线，效率提高40%以上，换模时间减少70%。

3. 灵活性高：通过参数化编程，可快速适应不同规格产品的生产需求。

4. 节能环保：整机功率较传统设备降低30%，噪音控制在75分贝以下。

5. 智能化程度高：具备自动诊断、预警和维护提醒功能，支持工业4.0数据对接。

偏摆三合一送料机作为钣金加工自动化的重要装备，其精密的结构设计和先进的控制系统代表了当前制造业的技术水平。
